Nikon Museum ★ニコンの望遠鏡がある施設★ －番外編－

Nikon Museum
【地図】

【衛星写真】Googleマップ

7/24にリニューアルされてから、新たに20cm屈折が展示されるようになったようです。また、宇宙関連のパネルも以前より大きくなっています。
JR品川駅を降りて品川インターシティC棟に向かったとことにニコンミュージーアムがあります。

途中にミュージーアムの行先案内があります。

10/3より「Fマウント・NIKKORの世界」が企画展示されています。

身近な位置に20cm屈折が展示されています。

案内板を読みますと、以下のような開発背景があったとのことです。
「ニコン(当時：日本光学工業)が東京天文台(現：国立天文台)などの専門家の意向を取り入れて開発し、1965(昭和40)年に発売開始。」

対物レンズ側から撮影。Nikon　D=200ｍｍ　F=2400mmの刻印が確認できます。

接眼部側からの撮影です。
ファインダ部です。

6.5x50　3°と刻印があります。
接眼部にはH-60mmが設置されています。

鏡筒のシリアルナンバー。No.2018。
案内板によれば「1970(昭和45)年に製造され、2009(平成21)年まで徳島市立高等学校でクラブ活動などに使用された。」と記載あります。

---

フィッシュアイ・ニッコール投影式天球儀

今回訪れたもう一つの目的として、メガスターで有名な大平貴之氏とのコラボレーションで生まれたフィッシュアイ・ニッコール投影式天球儀です。こちらは企画展のため2017/12/27までです。
Fisheye-Nikkor 6mm f/2.8で180°超えの220°天球儀が見られます。天球儀は天球の外から見た星座配置に変換されますが、今回の天球儀は地上から見慣れた配置になっています。案内板です。

さそり座、いて座付近です。天球儀は北極星を中心に１，２分程で回転しており、四季折々の星空を見ることができます。

夏の大三角付近の天の川です。

下からの撮影です。MEGASTARとFisheye-Nikkor 6mm f/2.8があり、投影されています。

NikonF　ニコンメーター付

Fisheye-Nikkor 6mm f/2.8S　ミュージーアムに来ると幻のレンズも目に前にすることができます。

Nikkorレンズ群の数々。

望遠レンズ群も圧巻です。

これも幻のレフレックスニッコール2000mm。

NIKKOR最長焦点距離は3,750mmで岐阜天文台の25cm屈折です。

PS.　2017.10.26
ニコンちゃんが壮大ですごいな～♪来てね～と呟いています！

東大木曽観測所 その１ ★ニコンの望遠鏡がある施設★

東京大学大学院理学系研究科附属天文学教育研究センター木曽観測所
【地図】

【衛星写真】Googleマップ

中央道伊那ICから権兵衛トンネルを抜け、国道19号を南下し、県道20号から山道を駆け上ったところに東大木曽観測所があります。現時点での施設の正式名称は『東京大学大学院理学系研究科附属天文学教育研究センター木曽観測所』とのことで、漢字が27文字あります。
HPによると通期で午後より望遠鏡と展示室の見学が可能です。今回の掲載は、過去何度かの一般特別公開での写真を交えて紹介します。

施設1km手前にある門です。
右側の比較的新しい案内板です。左側の案内板です。シュミット望遠鏡として世界第4位の大きさとのことです。こちらは、先述の門を超え数百ｍ進むともう一つの門があり、そこでの案内板です。1974年(S49)10月1日開所とあります。
長嶋茂雄氏が「巨人軍は永久に不滅です」と引退表明したのがこの年の10/12で、そういう時代にできた望遠鏡です。ちなみに同じ日に中日が優勝だったとのこと。
ドーム外観。建物部の石タイルが特徴的です。今年はケータリングのピザ屋さんが来ていました。ステンレスのドーム部は40年以上経過で一部錆がみえますが、全体的には輝きを有しており太陽光をまぶしく反射させていました。ドーム製作は堂平天文台ドームも担当した三井造船です。
写真乾板です。35.6cm角1mm厚のガラスが用意されていました。コダック社製と記載があります。誇張して赤線を追記していますが、肌色になった裏面押せえ部が中凸形状になっているのがわかりますでしょうか？完全なフラット形状ではなく、望遠鏡の結像面に合わせて中凸状になっています。写真から撮像素子に代わっていますが、その試作です。黒い枠内にあるCMOSの配置が、上述の中凸形状に沿って配置されています。厳密にはCMOS単体も曲面に作らないといけないのですが、聞くとこの分割なら公差内とのことで、我々が使用するデジカメと同等フラットのままです。
これは試作のため一列分しかありませんが、Tomo-e Gozen projectではXY8ｘ12列分の配置で実視野9°相当を得る予定とのことです。その視野は10ｘ50WX双眼鏡と同等の視野で、かなりの広視野であることがわかります。CMOS間は写らない領域が出るのですが、そこはアマチュアの撮影と同じようにモザイク撮影するのだそうです。
今年初公開の「自動現像暗室」です。ワクワクしますね。
手で現像しているとガラス乾板を割ってしまうので、自動で現像できる装置が置かれています。赤丸部に乾板をセットします。リニアスケールと駆動部がX,Zに用意されており、自動で現像工程を流せるようになっていました。概要解説です。この105cmシュミット望遠鏡用のブリンクコンパレータは、大阪市立科学館に展示されています。その解説です。

東大木曽観測所 その2 ★ニコンの望遠鏡がある施設★

その1からの続き。
メインの105cmシュミット望遠鏡。
補正板径1050mm、主鏡径1500mm、焦点距離3300mm、F=3.1。シュミット望遠鏡の場合、補正板径で語られるのですが、主鏡サイズは、当時国産最大の直径150cmあります。こちらは以前、カメラを渡し撮影して頂きました。人のサイズからも、この望遠鏡の大きさがわかるかと思います。ローアングルで撮影するとその大きさが引き立ちます。ニコン75年史によれば、搬入時は全体を分割し、複数台のトラックで運搬とのこと。その際、山道での振動、衝撃を極限に抑えるためトラックごとに加速度計を取り付け、コースごとの走行速度（例えば時速6km徐行）を決め運搬したとのことです。
その頃の様子を伝える写真が国立天文台アーカイブ新聞804号(pdf)、825号(pdf)、826号(pdf)、870号(pdf)に掲載されています。望遠鏡の断面図です。写真乾板ホルダーと記載あるところが焦点面であり、鏡筒のど真ん中にあります。今は、ここに撮像素子が配置されています。ちなみに素子はキヤノン製です。ドームに白い布がつるされています。これはホワイトバランスをとるための布で、アマチュアの天体写真と同じです。こちらは対物プリズムで、断面図にあるように鏡筒先端に付けます。頂角2°と4°用があり、グラブパーソンズ製、枠は法月鉄工所製(続アマチュア天文史P289より)とのことです。こちらもカメラをお渡しし撮影して頂いた画像です。主鏡側のカバーと思われます。こちらはロボットアーム。三菱電機製です。フィルター交換で活躍します。鏡筒にロボットアームがあるのはこの望遠鏡だけとのこと。フィルターストックと左に赤フィルターが挿入された状態が撮影されています。先のロボットアームにて、フィルターストックから取り出し、左に差し込みます。つかむところは、ステンレスのピンが2本見えています。駆動系の解説です。2013年に西村製作所にてモータ直結に改造されました。40年以上経過した望遠鏡がキヤノン、三菱電機、西村製作所、ニコンと国内の名だたるメーカの手によって今でも最新の機材として生かされています。昔のギア群です。約100個の歯車を使用し、大口径歯車は直径216cmで、ピッチ円誤差5μm以下という超高精度仕上げです。追尾精度(大気誤差除く)は周期誤差1秒以内とこれまた超高精度とのことです(ニコン75年史による)。モータの発達で今はダイレクトドライブが可能。20cm案内鏡(焦点距離3300mm(国立天文台アーカイブ新聞927号pdf参照))です。笠井トレーディングのSTマイクロフォーカス接眼部と思われるものに交換されています。主鏡筒の焦点距離と合わせているのがポイントでしょうか。この頃はすでに量産の20cm屈折(F=12)も製作されており、3300mm(F=16.5)となると特注の焦点距離鏡筒となります。特別公開での夜の観望は、おそらくこの鏡筒で実施されたと思います。機会があれば観てみたいです。過去はこのようになっていました。別のアングルからです。接眼部はK-60mmです。こちらは後部の接眼部です。O-13mmの接眼レンズがついていました。鏡筒裏面部です。約2m程あります。主鏡サイズは冒頭でも述べました通り、150cmあり、重量は1350kgあります。裏面、側面部より18カ所で均一に支えられ、各支持点は球面軸受けを介して天秤はかりのようにバランスがとられているとのことです（ニコン75年史より）。
主鏡を蒸着する際の、鉄路が引かれています。1階天井から見上げた開口部です。そのまま地下蒸着室に降ろせる構造になっています。現在は蒸着は外注で、使われていないとのこと。特別公開日では展示スペースとなっていたため、運搬用の大型ケースが外に置かれていました。最後に、105cmシュミット望遠鏡の銘板です。

天文月報バックナンバーに105cmシュミット望遠鏡の記事があります。
1973年10月表紙、1973年10月
1975年1月その１(pdf)、その2
天文月報1994年8月(pdf)

ニコン100周年

2017.7.25はニコン創立100周年

天体望遠鏡博物館 その4 ★ニコンの望遠鏡がある施設★

天体望遠鏡博物館　

日本光学工業・ニコン望遠鏡の配置変更と鏡筒が追加された画像を見かけたため再び訪れました。
前回訪問から1年たちます。以前の報告は以下です。
その１　その２－１　その２－２　その２－３　その３


左から以下の機種・SNとなります。今回、右端の徳島県立総合教育センターの鏡筒が搭載されました。
1967年(S42.10) 15cm 鏡筒SN：1502　赤道儀SN:2010　高知県青少年センター
1972年(S47.12) 20cm 鏡筒SN：2020　赤道儀SN:2015　斐太彦天文処
1970年(S45.07) 20cm 鏡筒SN：2003　赤道儀SN:1015　徳島県立総合教育センター

表面からだとパネルなどでごちゃごちゃしているため、裏面側からの撮影許可を頂きました。
初期の灰色鏡筒です。ファインダー類はないようです。その２－３でも触れた通り、赤道儀のタイプが古く、鏡筒のSNが2003なのは妥当と考えられますが、小岩井農場(旧岩手県教育センター)の個体(SN2008、1970年(S45.01))より設置が遅いにもかかわらず、SNが古いです。他の場所で設置予定だったのが、キャンセルとなり、回ってきたものと推定します。

8cm屈折赤道儀のピラー脚タイプが２台さりげなく裏側に置かれています。
徳島県立総合教育センター鏡筒のSNとなります。
10cmED屈折赤道儀も追加されていました。
ちなみに天文ガイドの広告を見ますと各鏡筒の発売日は以下です。
10cmED　1980年4月15日
6.5cm　　　1983年11月10日
6.5cmED　1984年3月
8cmED　　1987年5月

販売中止は1991年2月となっていました。
11cm屈折赤道儀が後ろの方に行ったのは残念です。

モータ付きで非常に状態の良い8cm屈折赤道儀です。

後藤哲朗、試作機を語る

月廻りも丁度満月のため、山手線沿線にお出かけしました。
右側のダージリン・フェスティバルというのも編集時に初めて気づきましたが、その当時は気づかずマニアはそのまま「エスカレーター下る」に従いました。
50人を想定したイベントでしたが、ざっとその3倍の方が来られたようで、凄い熱気でした。基本的にはおじさんばかりですが、天文趣味と比較すれば女性や若者も一定数いたことに、写真・カメラ趣味の層の厚さを感じました。トークショーの最後に出てきたレンジファインダ試作の各種。十数台のボディが、兵馬俑のように整然と並べられた姿が圧巻でした。

西大井

最近ブログにアップ出来ていなかったため、遡って投稿。
フォト工房 キィートスさんに伺ったついでに撮影。
N遊び、Z遊び、N遊びと交互に秋波がやってきます。どちらの宗派も好き。しかし、L派にはP150と段ボールくらいしか関われていないのが心残り。ついつい中古カメラ屋でゾフォートなら手が届くかなぁと見入ってしまいます。
101号館亡き光学通り。品川区の紋章が一瞬三菱マークかと勘違いしてしまう。もっとも隣の西大井公園は三菱重工の跡地でもあるので、この近辺で錯覚したとしてもまんざら間違えでは無いのかもしれないです。この日は気持ちが良いくらい透明度が良い空でした。

中野写真機居酒屋 tokinon 50/1,4

中野にはDeepな居酒屋があります。店の名も「tokinon 50/1,4」。居酒屋内でこんな写真展が催されています。写真・カメラ好きなら誰でもOK。延々とカメラとレンズの話しかない、癒される空間。立会川より望む新幹線からの風景

国立科学博物館 筑波地区 ★ニコンの望遠鏡がある施設★ －番外編－

国立科学博物館 筑波地区
【地図】

【衛星写真】Googleマップ

4/22に国立科学博物館 筑波地区にて『科博オープンラボ2017』が催され、行ってきました。この科博オープンラボは、HPによれば国立科学博物館 筑波地区での研究活動を広く皆さんに知って頂くための企画で、普段は公開されていない研究スペースを年一回だけ特別公開します。10時オープンですが、9時過ぎには多くの方が並んでいました。自然史標本の見学では、貴重な標本の数々を見ることができました。しかし、それでも大英博物館と比べると歴史も浅く、標本数は1/10と桁が違うとのことです。このブログに関するお目当ての天体機材は、理工第1資料棟にあります。しかし、天体機材以外にも数々の歴史ある飛行機、自動車、鉄道、装置、計算機など日本の歴史を刻んだ多くの必見物がありました。理工第1資料棟横には固体燃料のLambda3ロケットもありました。

棟内は撮影禁止のため、当日配布されましたパンフレットを掲載します。

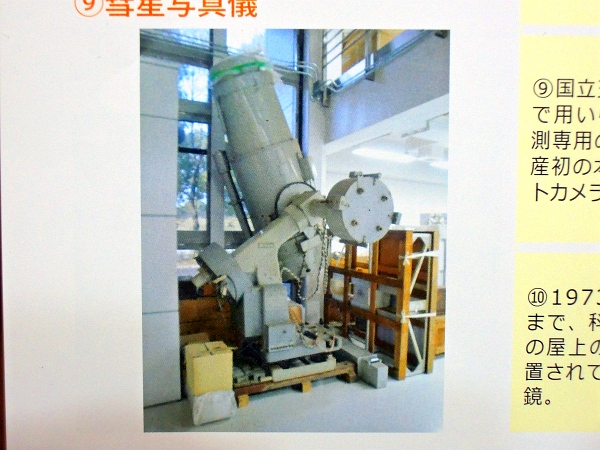

50cm彗星写真儀(F2/f=1000mm、写野6°円、乾板では10.5cm、フィルムでは9.6cm画面サイズ(天文月報1968年4月号より))。国産初の本格的シュミットカメラです。1964年9月に国立天文台堂平観測所に設置され、2000年の閉所後に科博に来ました。

シュミットカメラの場合、50cmというサイズは補正板の有効口径のことを指すので、主鏡サイズは約70cm以上はあったと考えられます。残念ながら主鏡サイズが記載された資料をまだ見つけられていません。左側にある案内鏡は天文月報1968年4月号によれば、10cm屈折、f=1500mmとのことです。
60cm反射赤道儀。パンフレットによると1973年3月から2005年まで科博本館(上野)の屋上の第2ドームに設置されていた反射式望遠鏡です。本機材の導入経緯は天文月報1978年4月号にて触れられています。昨今のように自動導入ではないため粗動は手動で導入し、微動のみ電動でした。

手前にある鏡筒は20cm屈折で、途中から搭載されたとのことです。 シリアルナンバーは201027で、浜松市天文台の次の番号であることから1982年頃に搭載されたと推定されます。浜松市天文台がアポクロマートであったこと、旧20cm屈折赤道儀もアポクロマートであったことからこれもアポクロマートだと推定します。

ちなみに、60cm反射赤道儀の写真などはWeb上でも見かけませんが、倖田來未 / love across the ocean(You Tube)のプロモーションビデオ中の1min35secあたりから見ることができます。貴重な動画です。
